現場ルールの本当の意味を見直してみましょう。
ボルト締結の現場でよく言われるルールです。
「ナットからねじ山は3山出せ」
なんとなく守っている人も多いですが、
これにはしっかりした理由があります。
この記事では、その意味を分かりやすく解説します。
このサイトは運営のためアフィリエイトリンクが含まれます。この記事のリンクから買っていただけるととても励みになります！
目次
そもそも「3山出し」とは？
ナットを締めたときに

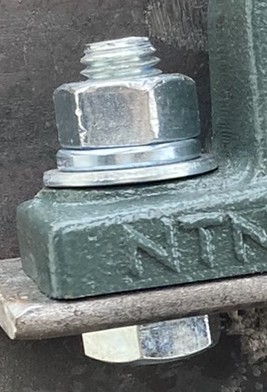

上写真のように、ボルトのねじ山がナットの外に3山以上出ている状態を指します。
なぜ3山必要なのか？
理由は大きく3つあります。
ねじの有効かみ合いを確保するため
ナットは通常、
ナットの厚さ分だけで強度が成立する
このように設計されています。
つまり基本的には
ナット内部で強度は足りていることになります。
しかし実際には下記のような影響があります。
- ねじ精度のバラつき
- ピッチ誤差
- 製造時の面取り部
そのため
確実に全ねじがかみ合っていることを保証する余裕として「3山」が必要になります。
施工ミス防止（視認性）
これは現場的にかなり重要です。
3山出ていれば
- ねじ長さ不足ではない
- しっかり締結されている
ことが 目視で判断できます。
逆に
1山、2山程度だと
「ちゃんと締まっているのか？」「そもそも長さ足りてる？」かが分かりません。
緩み・座屈のリスク低減
ナット、ボルトの端部は
- ねじ山が完全でない（面取りされている）
- 荷重がかかりにくい
つまり
端のねじ山は実質使えない
ことがあります。
3山出しておくことで
- 有効ねじ部がしっかり確保される
- 荷重分散が安定する
これが大きな理由になります。
1山や0山だと何が起きる？
ありがちなNG例です。
ねじ長さ不足
有効ねじが足りなくなる
→ 強度低下
ナットの浮き・不完全締結
締結不良になる
→ 緩みやすい
ねじ山破壊
最初の数山に荷重が集中する
→ 破断リスク増
なぜ「3山」なのか？
「2山じゃダメ？」と思いますよね。
実はこれは
経験則＆安全率
です。
一般的には
- 1山 → 不足
- 2山 → ギリギリ
- 3山 → 安全域
とされているようです。
設計者としての注意点
図面で注意すべきポイントです。
ボルト長さを適切に選定する
ワッシャーや板厚を考慮しないと
出代不足や過剰突出
になります。
過剰な出代もNG
ボルトがナットから出すぎると
- 干渉
- 美観低下
- ケガのリスク
- 締め込みに時間がかかる
ことにつながります。
まとめ
「3山出し」は単なる現場ルールではなく
強度・施工性・安全性を確保するための合理的な基準
です。
ポイントとしてまとめると下記の通りです。
- 有効ねじの確保
- 施工確認
- 荷重分散
設計者としては
ボルト長さ＝適当に決めない
ことが重要です。
設計者への一言
ボルト1本でも、
「長さ」「出代」「ワッシャー構成」
で性能は変わります。
「3山出し」は小さなルールですが、トラブルを防ぐ大きな意味を持っています。
