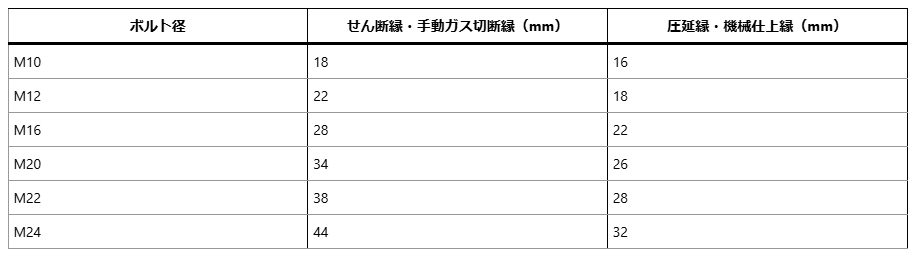

日本の文献では下表の様にまとめられています。私はこの表でいつも設計しています。
| ボルト径 | せん断縁・手動ガス切断縁（mm） | 圧延縁・機械仕上縁（mm） |
|---|---|---|
| M10 | 18 | 16 |
| M12 | 22 | 18 |
| M16 | 28 | 22 |
| M20 | 34 | 26 |
| M22 | 38 | 28 |
| M24 | 44 | 32 |
参考文献はこちら↓
![[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]](https://hbb.afl.rakuten.co.jp/hgb/1fbdf95a.3b1ef7a2.1fbdf95b.77b60a37/?me_id=1213310&item_id=20823792&pc=https%3A%2F%2Fthumbnail.image.rakuten.co.jp%2F%400_mall%2Fbook%2Fcabinet%2F0452%2F9784767830452_1_2.jpg%3F_ex%3D240x240&s=240x240&t=picttext "[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]")
目次
よく使われる「安心距離」
SS400を使用した、厳密でなく、力のかかる箇所の設計であれば
規格最低値ではなく 下表の安心距離を使うと間違いないでしょう。
逆にただ固定するだけの目的などでなければ次に示す規格最低値を使っても良いでしょう。（設計者の考えにお任せします）
| ボルト径 | 安心距離（目安） |
|---|---|
| M10 | 20 mm |
| M12 | 24 mm |
| M16 | 32 mm |
| M20 | 40 mm |
| M22 | 44 mm |
2×ｄを目安としています。
次に、各国の規格が定める下限値を下表にまとめます。
各国基準が定める「最低必要距離」
各基準の考え方
| 基準 | 最低縁端距離の考え方 |
|---|---|
| AISC（米国） | ボルト径ごとに mm 指定 |
| Eurocode（EU） | 1.2 × d₀（d₀＝穴径） |
| AS 4100（豪州） | 1.25 × d（加工条件で増減） |
最も短い最低値（基準横断）
| ボルト径 | 最短となる最低距離 |
|---|---|
| M10 | 約 12 mm |
| M12 | 約 14～15 mm |
| M16 | 約 19～22 mm |
| M20 | 約 24～26 mm |
| M22 | 約 26～28 mm |
そもそも縁端距離とは？
縁端距離とは、ボルト穴中心から母材端部までの最短距離です。
この距離が不足すると、
端抜け、局所破断、疲労破壊、などのトラブルが起こりやすいとされています。
縁端距離 2d は取りすぎなのか？
ボルトの縁端距離について調べると、「2dを取っておけば安心」という表現をよく目にします。
しかし、実際は本当にそこまで必要なのかとも感じます。
とにかく重要なのは、「なぜその距離を選んだかを説明できること」です。
使い分け指針をまとめてみた
AIチャットと相談して使い分けの指針をまとめてみました。
| 設計状況 | 縁端距離の目安 |
|---|---|
| 規格を満たすだけ | 1.2～1.5d |
| 一般機械・設備（迷ったら） | 1.8～2.0d |
| 寸法制約あり | 1.5～1.7d（根拠付き） |
| 繰返し荷重・溶接併用 | 2.0～2.5d |
